sscorp
我是菜鳥
456 Posts |
 Posted - 12/04/2010 : 13:46:01
|

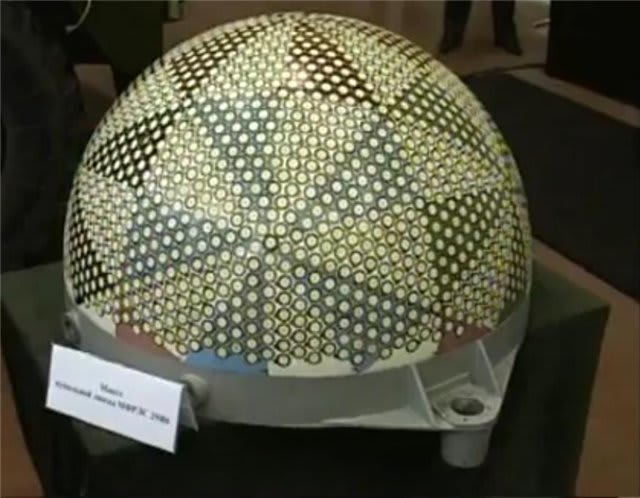

如圖
貌似為S-500系列配套的新型雷達
免機械旋轉機構...從360度到天頂範圍的監控一面天線搞定！
幾年前...曲面的陣列天線幾個國外大論壇好像有過討論
大家以為如何？
************************
中國這塊土地只能產生專制，中國人隔幾年不喊萬歲，覺得很空虛，沒法過。 |
|
|
rockitten
我是老鳥
Australia
8191 Posts |
Posted - 12/04/2010 : 14:16:24
|
quote:
Originally posted by sscorp
如圖
貌似為S-500系列配套的新型雷達
免機械旋轉機構...從360度到天頂範圍的監控一面天線搞定！
幾年前...曲面的陣列天線幾個國外大論壇好像有過討論
大家以為如何？
the number or I/O units will be just about the same as the 4 face AESA but the resolution will decrease, difficulty of writing up the code increase and some I/O units pointing to some useless direction (such as the top sector)..... so what for?
-
USN tried sphere configuration on typhoon system already........
小貓不會作模型，小貓只愛玩模型；看似小貓玩模型，其實模型玩小貓：
A B 補土白膠條，樹脂改套蝕刻片；凹線凸線凹凸線，乾磨水磨銼刀磨；
水性油性消光漆，乾掃手掃噴槍掃；模型一盒三百幾，零件一堆三千幾；
多買多作進步多，買了不作口水多；花錢耗時傷精神，小貓是隻敗家喵。 |
 |
|
|
ian125
我是老鳥
8563 Posts |
Posted - 12/04/2010 : 15:45:19
|
可以查查看SPG-59這個醜的要死又重的要死外加貴的要死的東西...
只是當年用的技術不知道跟今天的AESA哪個比較相近 |
|
|
|
bystand
新手上路
169 Posts |
Posted - 12/05/2010 : 05:09:42
|
理论上 3个平面阵对称摆放就可以覆盖 360°，为什么 SAMPSON没有采用这个方案？
同样，SPY-1 也可以用三面阵，这样可以把天线架高一点而不提高重心。 |
|
|
|
MACOS8
路人甲乙丙
3320 Posts |
Posted - 12/05/2010 : 05:20:58
|
quote:
Originally posted by bystand
理论上 3个平面阵对称摆放就可以覆盖 360°，为什么 SAMPSON没有采用这个方案？
同样，SPY-1 也可以用三面阵，这样可以把天线架高一点而不提高重心。
有些系統, 一個平面雖然可以看120度, 可是90度以外解析度與更新率可能下降超過一個等級..這樣的話用4個平面覆蓋全週, 毎個方向都可以顧好好, 用三個平面, 那就等於開了三個方向, 各三十度角的近視區 |
|
|
|
dasha
版主
42035 Posts |
Posted - 12/05/2010 : 09:15:22
|
Typhon系統那個透鏡是現在已經沒有人在雷達上用(電戰系統以及民用系統還有用)的一種天線,作成曲面的話那個設計會比相位陣列要適合,相關原理應該要找Radar Handbook First Edition,第二版就已經只提概念不講原理了......這是與現在任何一種雷達天線都無關的超級遠親.
吉屋出售
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐 |
|
|
|
blackknight
路人甲乙丙
4339 Posts |
Posted - 12/17/2010 : 15:59:08
|
相位陣列作成彎曲面真的有好處嗎............
感覺上這樣雖然可以兼顧各方向但也會減低每個方向的可用陣列數?
=========================================================
我的女神!!
フルメタのシリーズを通しての女性キャラ人佋で不動のＮｏ．１を誇るテレサ�裔藉腎鉸橶褲�
記者：請問關於官方承認泰莎艦長是最萌的你有什麼看法?
發言人：非常好!!這是符合全體密銀戰隊隊員的最大共識，有助於部隊士氣的提升
和反恐活動的進行!!讓我們一起呼口號!!打倒暴力鐵拳女主角!!泰莎艦長是最萌的!!
今天心情不錯~~~就到這吧!! |
|
|
|
閒遊之人
我是老鳥
6875 Posts |
Posted - 12/17/2010 : 16:08:02
|
| 個人是覺得加工和計算上都會很麻煩吧~~? |
|
|
|
dasha
版主
42035 Posts |
Posted - 12/20/2010 : 13:58:56
|
看需求啦,新加坡或克里特島這種小地方會希望一個雷達看360度就有必要,現在的愛國者或S-300當年幾乎是固定只看西或東,只有那一面的問題不會太大.另外目前擺在阿拉斯加那個巨大的X波段天線,用這種造型的東西取代也可以.
吉屋出售
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐 |
|
|
|
blackknight
路人甲乙丙
4339 Posts |
Posted - 12/23/2010 : 15:19:52
|
但是假如要對某方向集中波束進行掃描，例如要分辨BM彈頭和誘餌時
圓球形邊緣的陣列角度會有讓波束失真的問題吧?
=========================================================
我的女神!!
フルメタのシリーズを通しての女性キャラ人佋で不動のＮｏ．１を誇るテレサ�裔藉腎鉸橶褲�
記者：請問關於官方承認泰莎艦長是最萌的你有什麼看法?
發言人：非常好!!這是符合全體密銀戰隊隊員的最大共識，有助於部隊士氣的提升
和反恐活動的進行!!讓我們一起呼口號!!打倒暴力鐵拳女主角!!泰莎艦長是最萌的!!
今天心情不錯~~~就到這吧!! |
|
|
|
dasha
版主
42035 Posts |
Posted - 12/23/2010 : 16:23:33
|
quote:
Originally posted by blackknight
但是假如要對某方向集中波束進行掃描，例如要分辨BM彈頭和誘餌時
圓球形邊緣的陣列角度會有讓波束失真的問題吧?
平板形在大偏向角時的這種問題才嚴重,圓球形反而是每個角度的波束變形都一樣.
吉屋出售
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐 |
|
|
|
MACOS8
路人甲乙丙
3320 Posts |
Posted - 12/24/2010 : 01:50:38
|
quote:
Originally posted by dasha
quote:
Originally posted by blackknight
但是假如要對某方向集中波束進行掃描，例如要分辨BM彈頭和誘餌時
圓球形邊緣的陣列角度會有讓波束失真的問題吧?
平板形在大偏向角時的這種問題才嚴重,圓球形反而是每個角度的波束變形都一樣.
但同樣的球體在中央區域可用的單元數比較少... |
|
|
|
dasha
版主
42035 Posts |
Posted - 02/09/2011 : 11:55:10
|
看到Supp兄轉貼的一篇論文,老共出版的卻是英文論文,講的是圓錐狀相位陣列雷達的天線波束形狀與能量分佈之類,可以算是下一個世代雷達的方向之一,不規則形狀AESA,這不只可以用一個固定天線看水平360度垂直200度(朝地面的對車輛船艦會有安裝問題),不怕天頂下來的反艦彈道飛彈,而還可以讓戰鬥機的蒙皮就是雷達天線,擺脫飛機設計受雷達天線的制約問題......
