 請問雄二反艦飛彈的進氣口在哪裡		  發表新標題  回覆本標題
 友善列印
作者 前一個標題 標題 下一個標題

西伯利亞
新手上路

Taiwan
156 Posts
Posted - 08/16/2009 :  20:28:23  會員資料 Send 西伯利亞 a Private Message  引言回覆
自從小弟前一陣子在幻想武器區提到想用雄風二E去改成UAV之後，小弟就有斷斷續續搜尋了雄二飛彈的照片，不過都沒看到進氣口﹝也可能是小弟沒看出來，希望各位大大賜教﹞，所以就很好奇它進氣口到底在哪裡？

dasha
版主

42834 Posts
Posted - 08/17/2009 :  11:46:28  會員資料 Send dasha a Private Message  引言回覆
主彈翼下方腹部,被擋住所以要從斜前方才看得清楚.真正會看不到的只有美國的魚叉,那是隱藏式.

吉屋出售
台北市基隆路二段套房,近台大及捷運,附近有黃昏市場,生活機能便利.
http://www.hbhousing.com.tw/web/A002/index.asp?module=search&file=Detail&No=Z087382%20%20%20&AID=A002
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐
Go to Top of Page

toga
版主

Tajikistan
13232 Posts
Posted - 08/17/2009 :  15:42:28  會員資料 Send toga a Private Message  引言回覆

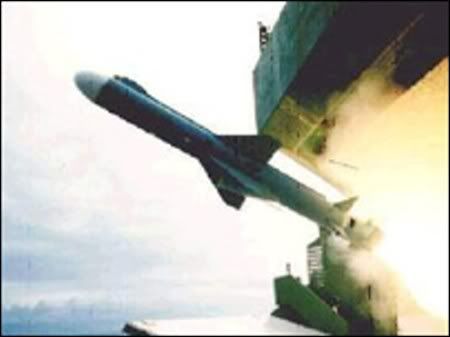

http://i194.photobucket.com/albums/z38/gamy543_2007_3/20071022/002.jpg
Edited by - toga on 08/17/2009 15:42:49
Go to Top of Page

oops
路人甲乙丙

714 Posts
Posted - 08/18/2009 :  12:15:13  會員資料 Send oops a Private Message  引言回覆
quote:
Originally posted by dasha

主彈翼下方腹部,被擋住所以要從斜前方才看得清楚.真正會看不到的只有美國的魚叉,那是隱藏式.

吉屋出售
台北市基隆路二段套房,近台大及捷運,附近有黃昏市場,生活機能便利.
http://www.hbhousing.com.tw/web/A002/index.asp?module=search&file=Detail&No=Z087382%20%20%20&AID=A002
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐

隱藏式? 莫非是那種可以在平面進氣的NASA進器口
呈三角形狀的?

前檔風玻璃下頭兩個三角形的玩意
Go to Top of Page

偷兒
路人甲乙丙

3592 Posts
Posted - 08/18/2009 :  22:44:06  會員資料 Send 偷兒 a Private Message  引言回覆
注意蛋翼中間那個三角形


這不是動畫!!!這不是動畫!!!
你將會看到時光的眼?.
勝利者將會是誰呢???
KeRo KeRo KeRo KeRoKeRo KeRo~~~
Edited by - 偷兒 on 08/18/2009 22:48:12
Go to Top of Page

偷兒
路人甲乙丙

3592 Posts
Posted - 08/18/2009 :  22:47:18  會員資料 Send 偷兒 a Private Message  引言回覆
哈
這張更清楚:


http://www.airwar.ru/weapon/pkr/agm84.html

這不是動畫!!!這不是動畫!!!
你將會看到時光的眼?.
勝利者將會是誰呢???
KeRo KeRo KeRo KeRoKeRo KeRo~~~
Edited by - 偷兒 on 08/18/2009 22:48:36
Go to Top of Page

閒遊之人
我是老鳥

7007 Posts
Posted - 08/18/2009 :  23:00:10  會員資料 Send 閒遊之人 a Private Message  引言回覆
這種進氣有啥好處
比較平是一個
還有別的嗎?
Go to Top of Page

toga
版主

Tajikistan
13232 Posts
Posted - 08/19/2009 :  00:20:20  會員資料 Send toga a Private Message  引言回覆
要塞進魚雷發射管或垂直發射管時會比較容易..............
Go to Top of Page

oops
路人甲乙丙

714 Posts
Posted - 08/19/2009 :  12:52:02  會員資料 Send oops a Private Message  引言回覆
還真的是那種進器口勒....
以前不明究裡,一直以為魚差用的是空對空飛彈那種火箭推進器
這種進器口真的跟NASA有關係?
Go to Top of Page

西伯利亞
新手上路

Taiwan
156 Posts
Posted - 08/19/2009 :  19:08:26  會員資料 Send 西伯利亞 a Private Message  引言回覆
原來是在那裡呀，之前看到過塗成紅色的弾體的側面圖，不確定是CG還是照片﹝不過小弟看到這種圖的時候常常都是在講雄二E，所以就以為是為了做成巡弋飛彈而做的改裝﹞
感謝各位大大指點。
Go to Top of Page

aj4789aj
新手上路

103 Posts
Posted - 08/20/2009 :  03:43:35  會員資料 Send aj4789aj a Private Message  引言回覆
quote:
Originally posted by oops

還真的是那種進器口勒....
以前不明究裡,一直以為魚差用的是空對空飛彈那種火箭推進器
這種進器口真的跟NASA有關係?


若我沒記錯的話,發射時的確是使用火箭推進助推器.

印象中有看到,發射幾秒後尾巴一節會脫落.至於正確與否

請高手解答>.<
Go to Top of Page

MikeH
路人甲乙丙

USA
4883 Posts
Posted - 08/20/2009 :  06:02:25  會員資料  Visit MikeH's Homepage Send MikeH a Private Message  引言回覆
上面大大說的沒錯
魚叉飛彈從艦艇發射時 先點燃固體火箭
達到一定速度時才脫落由噴射引擎接替
空射版則不需要



地下軍火庫
http://guns-mikeh.blogspot.com/
Edited by - MikeH on 08/20/2009 06:04:56
Go to Top of Page

dc4
新手上路

95 Posts
Posted - 08/20/2009 :  21:22:41  會員資料 Send dc4 a Private Message  引言回覆
quote:
Originally posted by oops


這種進器口真的跟NASA有關係?


是的,這種沒入式進氣道的概念是NASA在一篇報告中提出的,入口尖端處會產生兩道渦流來把邊界層捲走,以解決彈體邊界層的問題。
Go to Top of Page

blackknight
路人甲乙丙

4339 Posts
Posted - 08/26/2009 :  07:06:30  會員資料  Click to see blackknight's MSN Messenger address Send blackknight a Private Message  引言回覆
quote:
Originally posted by 西伯利亞

原來是在那裡呀，之前看到過塗成紅色的𢖾體的側面圖，不確定是CG還是照片﹝不過小弟看到這種圖的時候常常都是在講雄二E，所以就以為是為了做成巡弋飛彈而做的改裝﹞
感謝各位大大指點。

紅色彈體是測試中嗎?有圖可看嗎?


不過除了美國以外都沒人用魚叉這類進氣道，是這種進氣道的製造比較難還是有其他缺點哩?
還有關於魚叉的射程問題，WIKI上說介於93–315 kmdepending on launch platform
http://en.wikipedia.org/wiki/Boeing_Harpoon
315公里似乎是空射的數字?
但是聽說最新的魚叉彈體本身射程就已經延長到240km，比起同等級的其他國家反艦飛彈長出至少3分之1射程，這種改進不知道是透過什麼方式，是否是靠縮減彈頭增加燃料?還是美國人給的數字是單純的動力射程?
而且wiki中還提到有一款取消的BLOCK1D計畫，說射程有之前魚叉的兩倍，但是詳細數據小弟也查不到，不知道有沒有人有印象?

=========================================================
我的女神!!
フルメタのシリーズを通しての女性キャラ人佋で不動のＮｏ．１を誇るテレサ�裔藉腎鉸橶褲�


記者：請問關於官方承認泰莎艦長是最萌的你有什麼看法?
發言人：非常好!!這是符合全體密銀戰隊隊員的最大共識，有助於部隊士氣的提升
和反恐活動的進行!!讓我們一起呼口號!!打倒暴力鐵拳女主角!!泰莎艦長是最萌的!!
今天心情不錯~~~就到這吧!!
Edited by - blackknight on 08/26/2009 07:21:59
Go to Top of Page

西伯利亞
新手上路

Taiwan
156 Posts
Posted - 08/26/2009 :  19:48:11  會員資料 Send 西伯利亞 a Private Message  引言回覆
http://webpic.chinareviewnews.com/upload/200703/13/100327146.jpg

像上面這張就是。之前是有在網路上看過塗得更紅的CG像下面這張

http://www.gamemad.com/go/UpFile/UpAttachment/2006111293318.jpg
Go to Top of Page

dasha
版主

42834 Posts
Posted - 08/26/2009 :  20:35:45  會員資料 Send dasha a Private Message  引言回覆
那幾張紅色的是戰斧,紅色魚叉小弟也沒印象.
其實各類反艦飛彈近年都有進行射程增加,那個兩三百公里的,多數是動力射程,不是實際能找到目標的距離......
進氣道那個其他國家是作不到.

吉屋出售
台北市基隆路二段套房,近台大及捷運,附近有黃昏市場,生活機能便利.
http://www.hbhousing.com.tw/web/A002/index.asp?module=search&file=Detail&No=Z087382%20%20%20&AID=A002
台北縣板橋市大觀路一二樓公寓,接近國小至大學各級學校及公車總站,離捷運及板橋車站不遠.
詳情請洽0931043559田小姐
Go to Top of Page
