gera
路人甲乙丙
5442 Posts |
 Posted - 05/18/2023 : 22:27:06
|
CM164MADS,即為幻象防空系統,
底盤為M113或CM21,
配置一個防空砲塔,其砲為從幻象機拆下來的DEFA554 30MM機砲,使用30X113砲彈.
(另有同軸T74機槍一挺)
其右側,為從幻象機拆下來的RDY雷達,
左側簡易式的飛彈發射架,可裝置兩枚飛彈,可使用魔法飛彈或雲母飛彈皆可.
整體來說,以砲塔提供旋轉,砲,雷達與飛彈架是共同仰俯.
砲塔基本上為無人砲塔,但其實可裝人亦有艙蓋可進出,裝填手在30彈藥(或同軸的762NATO彈藥)打光,需補彈時會進入砲塔圈內補彈.
車長兼砲手會在車內砲塔後的操作台,整合了砲塔上的光電攝影機(含夜視),以及RDY雷達的控制(搜索與射控).
一旁是裝填手,以及預備彈藥,基本上從車後門進出.駕駛從駕駛艙蓋進出.
底盤要改進電池,引擎發電機,以及增加一具APU供電.
優點:簡單,便宜,有效利用幻象機除役後的殘存價值,可能使用到204X年左右.
具機動性,可替換T82 20機砲,有效射程更遠,能應付各種中低空飛行物以及UAV.
可高平兩用.
缺點:RDY雷達的搜索與射控角度有限,射擊的精度不高,RDY雷達之後的養護有困難,可能需要自行仿製零組件,
上架的戰備飛彈只有兩枚,再裝填比較繁瑣.
其30彈藥只是傳統彈藥,沒有特異功能.
*應配屬於機場警衛營防空排,
編制四輛CM164,
配置二輛皮卡做為補彈車(主要運輸補給飛彈,其次是30彈藥與762彈藥)
一輛排長的作管車.
一輛勤務用的皮卡.
日常補給與裝備維保走警衛營上.
飛彈與雷達方面的存儲維保則與機場合作.
防空作戰時,納入機場防空營連指管,全排按需展開部署,預警與搜索主要交給蜂眼雷達,各CM164的RDY雷達主要做為射控用,
排長的作管車負責對上對下的作戰管制.
地面防衛作戰時,則回歸警衛營指揮,充當地面火力來源.
*如果幻象機提早(2027年以前)退役,那麼此方案就能做.
如果幻象機有升級或延後2033年以後退役,那麼就沒有改裝必要.
最多可改40~48輛,上限以RDY雷達數量而定.
*砲塔其實為單人砲塔,但通常不裝人,因為車長的防空操作台在後面,裝填手的位置也不這,
通常,裝填手會先把一部份預備彈藥放在砲塔內,這樣就不需要背著沉重的彈鍊爬入砲塔.
事實上,再裝填百來發的30砲彈其實是最好需要兩個人.
|
Edited by - gera on 05/18/2023 22:40:38 |
|
|
oneeast00
路人甲乙丙
2730 Posts |
Posted - 05/20/2023 : 00:18:18
|
quote:
可使用魔法飛彈或雲母飛彈皆可.
這裡要提醒一下一個重要基本常識:
魔法飛彈 (Magic: R-550)也就罷了

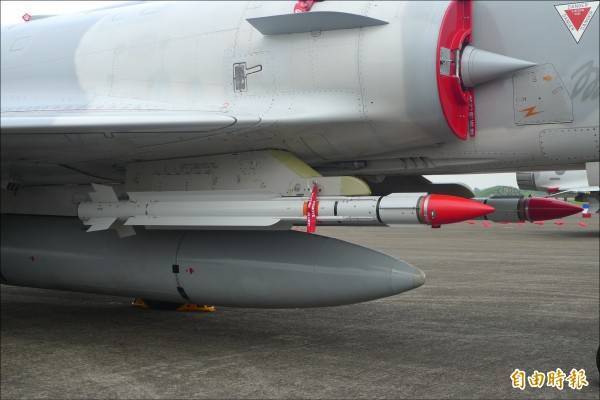

國軍幻象機全部的雷達版雲母飛彈(MICA)與機載劍二都是 延遲點火.(先自由落)拋(再點火)射模式. 以免傷害飛機機腹/進氣.
而並非響尾蛇(機翼翼尖)的在架直接點火 <滑射>
如果要把幻象機雲母飛彈(MICA)改成地面發射..
不但建議修改火控/飛彈軟體為 直接點火.並排除<在架禁止點火的安全鎖>機制
掛架也要修改適應..
不過要知道. 劍二/IDF的原廠好歹是臺灣自己人.改陸劍二自然會注意修改
而個人極端懷疑 老法的 戰機原廠:達騷/ 飛彈原廠:MBDA 會願意鳥閣下的非自然使用需求......
如果只是什麼都不改只想把幻象機地面架起來打的 沒常識遊戲迷....
粗暴的把幻象機 & MICA 立在地上打:
飛彈延遲幾秒才點火...算小事...
飛彈點不了火(沒脫離掛架/安全銷 .被鎖住)..也是小事
最怕還用上 榭樹的露天掛法 甚至是直接把幻象機地面立起來打的沒常識遊戲迷
恐怕會發生 MICA飛彈沒點火.先落在腳邊.再點火.然後xxxx.的 搞笑/遺憾 慘劇.......
. |
Edited by - oneeast00 on 05/20/2023 01:02:56 |
 |
|
|
oneeast00
路人甲乙丙
2730 Posts |
Posted - 05/20/2023 : 00:50:41
|
PS :
如果有常識...
多數台灣網友幹礁N年.主張扔掉幻象戰機的罪魁禍首 頭號罪狀理由: 正是:
無法國造.更新極困難.大半嚴重過期的機載飛彈 ( R-550/ MICA)
如果完全不看飛彈..
其實幻象戰機本身還算堪用.可飛.也好飛.是還算不錯的好飛機
雖然台灣2019還是有簽約用組件的方式更新幻象機彈藥...
但是:
1.數量據稱只有100發...
2.以法國的政經局勢..未來想繼續加購更新MICA的機會恐怕極低
如果只是頭腦簡單的把幻象機武器拆下來繼續用
一旦幻象機正式除役停飛.法國原廠完全不鳥你時
上述 已被網友幹礁很久的飛彈問題 (更新極困難.過半嚴重過期)
只會繼續存在...越久越嚴重..有如不定時炸彈.....
嚴重浪費人員單位編制
反而是改用 NASAMS (用美製彈藥).甚至國造陸劍二
起碼 哪怕20年後都完全不必擔心彈藥無法更新 裝備就地報廢....
|
Edited by - oneeast00 on 05/20/2023 01:08:55 |
|
|
|
gera
路人甲乙丙
5442 Posts |
Posted - 05/20/2023 : 01:16:38
|
在幻想欄要什麼常識?
你快回地球吧,這裡是火星,沒有你的常識.
|
|
|
|
oneeast00
路人甲乙丙
2730 Posts |
Posted - 05/20/2023 : 01:23:31
|
先預祝閣下有機會能 平平安安 在地面發射雲母飛彈...
不要回不了家喔 ..
回不了家 會成為"傳說"....而不是幻想
當然..如果閣下活不耐煩.想用這方式升天自行了斷..也預祝閣下成功點火
|
Edited by - oneeast00 on 05/20/2023 01:29:35 |
|
|
|
cph0516
路人甲乙丙
4411 Posts |
Posted - 05/20/2023 : 02:13:45
|
幻象飛彈會過期
也是當年採購的方式太粗暴
至於當年與F-16一起採購的麻雀飛彈
更早就全報廢了
苛責幻象飛彈差.怎不檢討麻雀飛彈一下
法國提出的方案
就是採購新飛彈以確保安全
空軍不花錢買新的
只願意透過維修.更換火箭發動機來延壽(不安全因素高)
空對空飛彈這東西
一但掛上戰機通電.飛彈上電子設備壽命.就會開始減少
換引擎不用維護飛彈嗎?
看看國軍的鷹式三型飛彈改裝版本
是不是常常拖靶
台灣軍方
每幾年花大錢採購AIM-120C5.C7.D
卻不願意幫幻象2000買新飛彈
是不是有差別待遇
|
|
|
|
冗丙
版主
Taiwan
15788 Posts |
|
|
小卒看倌
路人甲乙丙
Taiwan
631 Posts |
Posted - 07/01/2023 : 14:54:21
|
SLAMRAAM (Surface Launched AMRAAM) 有4發AIM-120和2發AIM-9X，由HUMVEE車載；大小應該適合裝在CM21車上，不然就是找CM24
|
|
|
| |
