鑑於車用電子蓬勃發展,車用紅外線影像也開始普及,本計畫就是基於紅外線技術來設計低成本紅外線反艦火箭。

首先提供一個車用紅外線設備的範例。
https://www.yinjin.com.tw/p2_product_detail.php?PKey=723
解析度:384x288
光譜範圍:8~14um
重量:400g
電源:12V3A
輸出:NTSC 60 Hz
這種解析度已經接近最早的的阿帕契直升機,已經能提供低成本的武器運用。

後端的射控須對影像進行分析,要能識別船艦類型目標,需要進行影像識別學習。資料庫可以蒐集繞台或穿過台海的國軍跟監影像取得,另外可以參考船艦的尾流來加強搜尋效率以及反反制。

使用方式:首先要先有空中的預警監控單位如E-2T/P-3C/MQ-9/S-70C等發現敵艦隊或敵艦,初步識別具有敵意,則將目標資訊傳送給地面單位遂行反艦作戰。

反艦火箭要能接受無線電指揮導引,更新目標資訊或重新選擇目標。
參考目前的雷霆兩千火箭彈,以MK30為例,27發約五噸重,假設新型反艦火箭一次可以搭載18發(兩個3x3發射架),每發可以彈重約250~280公斤,彈頭可以分成幾類:
1.穿甲彈頭,採用單一彈頭,透過延時引信引爆,主要是穿過甲板在艦內引爆,破壞船體。
2.群子彈頭,採用M77雙效子母彈,透過引信控制於特定高度撒布子彈,主要目的是破壞船艦上面的感測雷達通信裝置。
3.高爆彈頭,採用鋼珠,透過近發引信引爆,主要目的是破壞船艦上面的感測雷達通信裝置。
//////////////
MK-30火箭模組,彈徑為182公釐、彈重186公斤、彈長3,900公釐,同可定時空炸信管,除8公釐18,300顆鋼珠高爆彈或者267枚M77雙效(人員/軟性)子母彈,子彈頭可貫穿8-10公分鋼板,可擊穿半裝甲目標,或設定為榴彈次彈械延時殺傷人員,一個MK-30模組為9發,雷霆2000可搭載3個模組共27發,射程15公里至30公里。
//////////////

待續.........


** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀

Edited by - 小毛 on 10/21/2021 15:32:45

小毛
我是老鳥

Taiwan
6309 Posts

Posted - 10/21/2021 :  15:44:25  會員資料  Visit 小毛's Homepage Send 小毛 a Private Message  引言回覆
使用三種彈頭的原因也是為了提高效果,穿甲彈頭威力較強,但是沒打中就什麼都沒有。群子彈以量取勝,能打傷偵蒐通訊裝備就算成功。近發引信鋼珠高爆彈則是希望能有效損毀甲板以上的設施與裝備,不管是雷達天線艦橋火炮,炸什麼毀什麼。當一次18枚混搭的反艦火箭彈都對付同個目標時,有很高的機率可以破壞敵艦使其喪失戰力退出戰場,或至少讓其雷達或通訊裝備失效,無法發揮戰力。

關於指揮導引部分,建議是分群處理,對付同一個目標就使用同一編碼群組,像是透過資料鏈更新目標一的資訊如位置,方位,速度時,同一目標群組的火箭彈都能收到資訊而更新飛行路徑。若要更換目標也是透過資料鏈提供新的目標資訊,同一群組的火箭彈則一起改變目標。

考慮到彈重,最大射程約為70~100公里比較合理。大約是離海岸10公里處可以打到接近換乘區的敵艦。


** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀
Go to Top of Page

gera
路人甲乙丙

3316 Posts

Posted - 10/23/2021 :  02:34:27  會員資料 Send gera a Private Message  引言回覆

火箭的末端飛行沒有動力,導引頭的選擇窗口非常的窄,

也就是說,只要導引頭看到目標,那麼除非被攔截,否則是一定得打中目標不可,

分成三種彈頭是無意義之舉.

而那些什麼更新bala的,也都沒什麼意義,火箭打出去後的飛行時間並不長,而中末段都是無動力飛行,任何飛行途徑變動都會損失火箭的動能,

動能與高度必須留給導引頭做末端控制,才可以命中目標,

費力氣做目標可中途更換,反而會降低射程與命中率.


Go to Top of Page

Reinherd Von Hwang提督
我是老鳥

USA
8781 Posts

Posted - 10/23/2021 :  11:08:45  會員資料  Visit Reinherd Von Hwang提督's Homepage Send Reinherd Von Hwang提督 a Private Message  引言回覆
舉手發問

這樣的火箭價格和飛彈相比之下差異會很多嗎?

因為假設差不多,會不會直接打雄風飛彈,或是開發雄一飛彈的紅外線版本會比較經濟?
Go to Top of Page

cph0516
路人甲乙丙

1507 Posts

Posted - 10/23/2021 :  11:55:25  會員資料 Send cph0516 a Private Message  引言回覆
美軍開發中的GBU-39不就是你要的東西
以M270多管火箭發射
至高空後展開滑翔飛行
終端控制導引
可追擊移動中的目標
射程超過100km

Edited by - cph0516 on 10/23/2021 11:56:44
Go to Top of Page

小毛
我是老鳥

Taiwan
6309 Posts

Posted - 10/24/2021 :  00:29:34  會員資料  Visit 小毛's Homepage Send 小毛 a Private Message  引言回覆
你說的是GLSDB?目前還沒聽說有可以對付移動目標的GLSDB II,要不然應該也能拿來用。

** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀
Go to Top of Page

小毛
我是老鳥

Taiwan
6309 Posts

Posted - 10/24/2021 :  00:34:46  會員資料  Visit 小毛's Homepage Send 小毛 a Private Message  引言回覆
https://zh.wikipedia.org/wiki/GBU-53/B

** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀
Go to Top of Page

davidboy
路人甲乙丙

2991 Posts

Posted - 10/27/2021 :  17:16:32  會員資料 Send davidboy a Private Message  引言回覆
可以,伊朗最初版本的反舰弹道导弹,本质上就是你说的东西。
只要射程{短,速度{慢,可以避开热障问题,用红外成像就没毛病。
Go to Top of Page

Reinherd Von Hwang提督
我是老鳥

USA
8781 Posts

Posted - 10/29/2021 :  10:53:49  會員資料  Visit Reinherd Von Hwang提督's Homepage Send Reinherd Von Hwang提督 a Private Message  引言回覆
quote:
Originally posted by 小毛



關於指揮導引部分,建議是分群處理,對付同一個目標就使用同一編碼群組,像是透過資料鏈更新目標一的資訊如位置,方位,速度時,同一目標群組的火箭彈都能收到資訊而更新飛行路徑。若要更換目標也是透過資料鏈提供新的目標資訊,同一群組的火箭彈則一起改變目標。

** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀



我想到一個疑問,不知道合不合理想問問大家的看法。

這種紅外線導引飛彈,不管是對空中目標還是地面/水面目標。
必須要發射前鎖定,還是可以發射後再重新尋找/鎖定目標?

我知道主動雷達尋標器可以設定在飛彈發射後 到達預定點,打開雷達尋標。
然後依照雷達迴波,攻擊雷達反射截面積最大的目標。

但是紅外線導引要怎麼設定?
是到了目標區,尋標頭掃描最熱的目標嗎? (我覺得這樣應該會飛去撞太陽)
如果是紅外線成像導引頭,可以判別目標的外觀輪廓等等。
那是發射前飛彈不知道目標,只是依照座標飛到任務區,然後再打開尋標器找目標嗎?
那有足夠的時間讓火箭找到目標嗎?
並且火箭的電腦可以以尋標器的設定篩選目標嗎? 還是需要由發射的武器官來選擇?
如果是需要武器官選擇,那慢速的次音速巡弋飛彈或許還可以(類似以色列的SPIKE-NLOS),
但是高速/超音速的火箭有足夠的時間嗎?

我其實很好奇韓國的那一款130mm紅外線導引火箭是怎麼做到的?

PS 我覺得這種低成本火箭或許還是用雷射導引會比較好,雖然需要全程雷射照明很蠢。




Go to Top of Page

小毛
我是老鳥

Taiwan
6309 Posts

Posted - 10/29/2021 :  11:16:02  會員資料  Visit 小毛's Homepage Send 小毛 a Private Message  引言回覆
射程60~100公里海上目標,你要用雷射導引,除非你有無人機能飛到離目標不到20公里做雷射導引還不會被敵艦打下來才能玩雷射導引。
至於紅外線導引,還要能定位自己的位置(不管是慣性導引還是衛星定位),才能接受指揮導引去做發射後鎖定,而且要是焦平面陣列的紅外線才能做目標識別。我前面提的車用紅外線就是屬於這一類解析度三百多條,可以成像做目標識別。目標搜索與識別一般會在彈道的最高點之後才啟動,也就是射程60~100公里的後半,剩下至少還有30~50公里的飛行時間做搜索識別鎖定。




** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀
Go to Top of Page

小毛
我是老鳥

Taiwan
6309 Posts

Posted - 10/29/2021 :  11:23:10  會員資料  Visit 小毛's Homepage Send 小毛 a Private Message  引言回覆
這是低成本反艦火箭,不是巡弋飛彈。你不能發射時誤差太多,像是發射時誤差20公里以上,要低價火箭去大面積目標搜索玩彈道修正真的是強人所難。

** 小毛的新幻想空間逐漸復活中(新增3D圖喔).....**
http://lordmrx.pixnet.net/blog
歡迎參觀
Go to Top of Page

davidboy
路人甲乙丙

2991 Posts

Posted - 10/29/2021 :  13:28:44  會員資料 Send davidboy a Private Message  引言回覆
中段当然需要载机载舰进行中段指令修正,红外只负责末端指导,只要有红外成像,从海上锁定船舶并不难。
没搜到也没事,反舰导弹一般都有花瓣航线等方案,脱锁后反复搜索海面。
雷神公司和美国空军就在2009年12月试验过,用AIM9X击中墨西哥湾快速移动的靶船。不用做任何技术改造。


目标识别与筛选并不难做,军舰的燃气蝳苤B相控阵雷达、VLS或者弹射器在红外光谱下有非常独特的特征,很容易筛选出来。

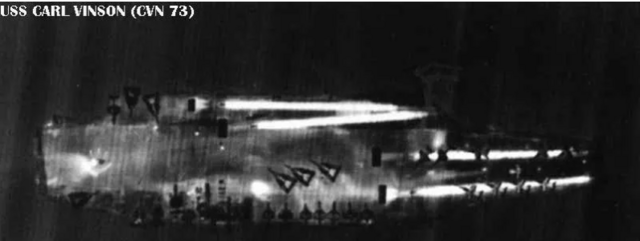

这是F14的红外吊舱拍摄航母,四条白热的弹射器分外显眼。
反过来说,做不了目标识别,挑有角反射的渔船打的单脉}雷达反舰导弹,你们也不用的好好的吗?


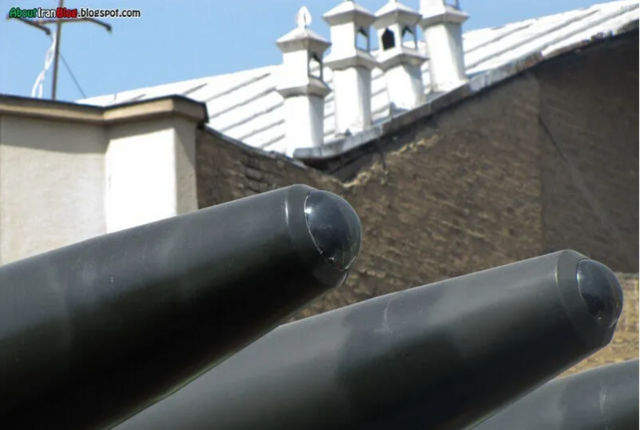

短射程内,避开气动热辐射,红外成像是最短平快的ASBM末制导方案。伊朗人就用的很开心。



Edited by - davidboy on 10/29/2021 13:44:11
